Undersökningar av mark och grundvatten

Vilken typ av avloppsanläggning som är möjlig på en viss plats beror till stor del på hur det ser ut i marken. Exempel på frågor som behöver utredas: Finns det ytligt berg eller högt grundvatten som begränsar möjligheterna? Går det att infiltrera avloppsvattnet i marken? Svar på dessa och andra frågor får du genom att gräva en provgrop. Dokumentation av undersökningen av provgropen bifogas ansökan eller anmälan om en markbaserad avloppsanläggning.

Här kan du läsa om vilka undersökningar av mark och grundvatten du behöver göra till ansökan. Informationen riktar sig främst till konsulter och entreprenörer som hjälper till med projekteringen.

Provgrop

I en provgrop kan man observera

• grundvattennivå
• jordlagrens mäktigheter och egenskaper
• avstånd till berg.

I provgropen kan man också ta ut prover för att bedöma om jorden är lämplig som infiltrationsmaterial.

För en markbaserad anläggning behövs minst en provgrop. Om man gör flera provgropar kan man även undersöka förekomst av ytligt berg och jordlagren nedströms planerad anläggning, vilket ibland kan behövas. Provgroparnas placering redovisas i situationsplanen som lämnas in med ansökan.

Provgropen får inte vara för grund, eftersom man helst vill hitta nivån för både grundvattnet och berggrunden. En grop som är 2,5 meter under planerad infiltrationsnivå kan i de flesta fall vara tillräcklig även om berg och/eller grundvattenyta inte hittas.

Grundvattennivå

Säkraste sättet att avläsa grundvattennivån i provgropen är att använda grundvattenrör. Grundvattenrören sätter man ner i samband med att provgrop grävs eller borras. Fördelarna med grundvattenrör är flera:

• Gropen behöver inte stå öppen en längre tid vilket bland annat minskar risken för olyckor.
• Avläsningen störs mindre av vädret (nederbörd kan samlas i en öppen provgrop i en tät jord).
• Man kan göra avläsningar under längre tid vilket ökar noggrannheten i bestämningen.

Se även sidorna Kontroll med grundvattenrör samt Bestämning av högsta grundvattennivå.

Vid avläsning av nivå är det viktigt att grundvattennivån fått tid att ställa in sig. I finkorniga jordar bör du vänta 3-5 dagar. I grovkorniga jordar kan du läsa av grundvattennivån redan dagen efter.

Sker avläsningen i öppen provgrop bör den ske vid ett tillfälle då det inte har kommit någon betydande nederbörd under de senaste 3 dygnen. Orsaken är helt enkelt att vatten som inte är grundvatten kan samlas i provgropen (gäller speciellt i finkorniga jordar).

Avläsning av grundvattennivåer bör ske vid minst två tillfällen med minst en veckas mellanrum för att kunna uppskatta högsta dimensionerande grundvattennivå. Se även sidan Bestämning av högsta grundvattennivå.

Jordlagerföljder och markprov

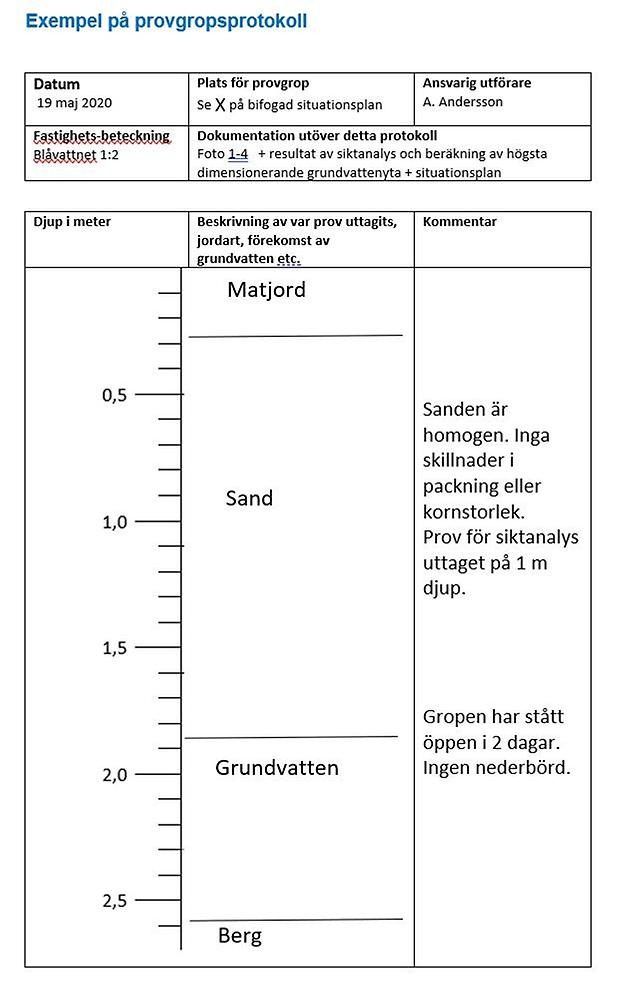

Jordlagerföljden i provgropen ska undersökas och dokumenteras, se exempel på provgropsprotokoll. Synliga skiftningar i jordens egenskaper vid olika djup, som jordart, packning, med mera ska dokumenteras (exempelvis genom fotografering eller filmning med synliga måttuppgifter).

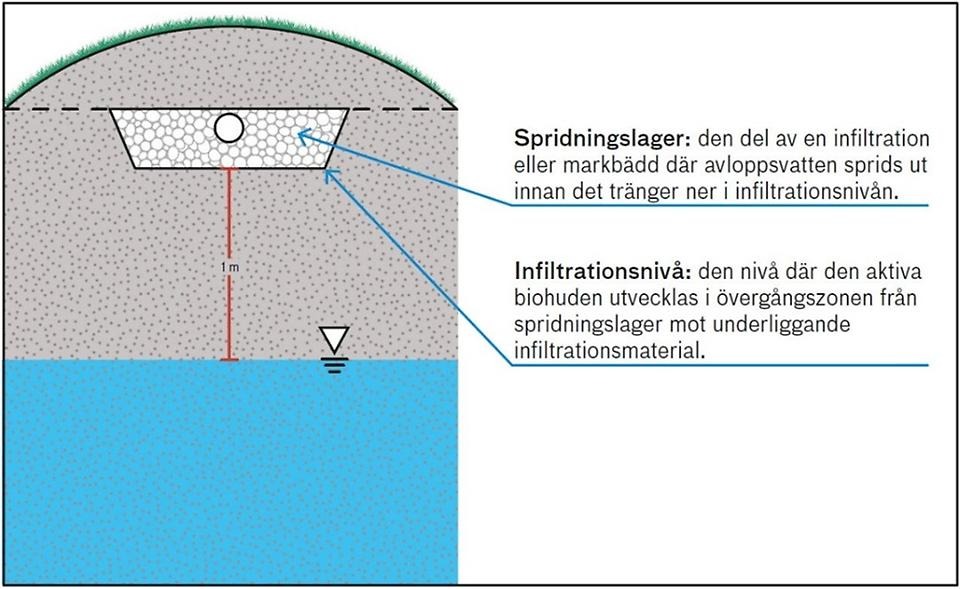

Prov för siktanalys eller perkolationsprov ska tas vid en nivå som hamnar under planerad infiltrationsnivå, se figur 1, nära platsen där anläggningen ska placeras. Nivån för markprov markeras i provgropsprotokollet.

I de fall det förekommer flera skilda jordlager den första metern under planerad infiltrationsnivå, ska uttaget av material ske från det material som förväntas ha sämst infiltrationsförmåga. Antalet prover som krävs beror på hur infiltrationsförmågan ska fastställas, samt hur stor osäkerheten är kring hur infiltrationskapaciteten varierar i jordlagren. Ofta krävs flera prov, speciellt om materialet är skiktat och det är osäkert vilka lager som har sämst kapacitet. Det är materialet med sämst infiltrationsförmåga som i regel ska ligga till grund för dimensionering och utförande av anläggning.

Förhållanden nedströms anläggningen

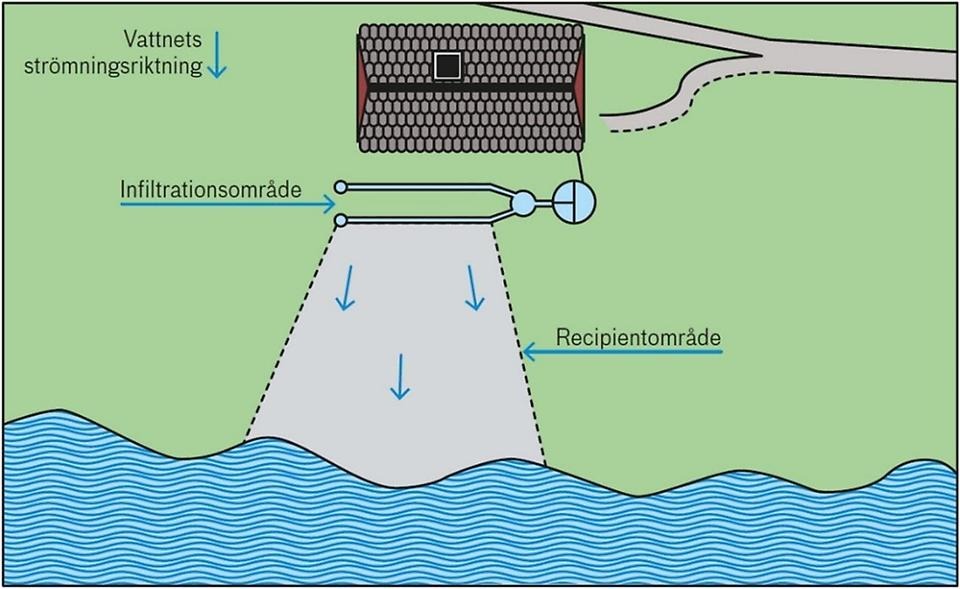

I vissa fall behöver man undersöka hur det ser ut i marken nedströms anläggningen i det så kallade recipientområdet som ska ta emot avloppsvattnet, se figur 2.

Flera provgropar behöver då grävas för att kontrollera mäktigheten på jordlagren. Det får inte finnas risk för att avloppsvatten hindras från att transporteras bort från området eller att avloppsvattnet tränger ut i en sluttning. En sådan dokumentation av nedströms recipientområde ska du bifoga din ansökan/anmälan.

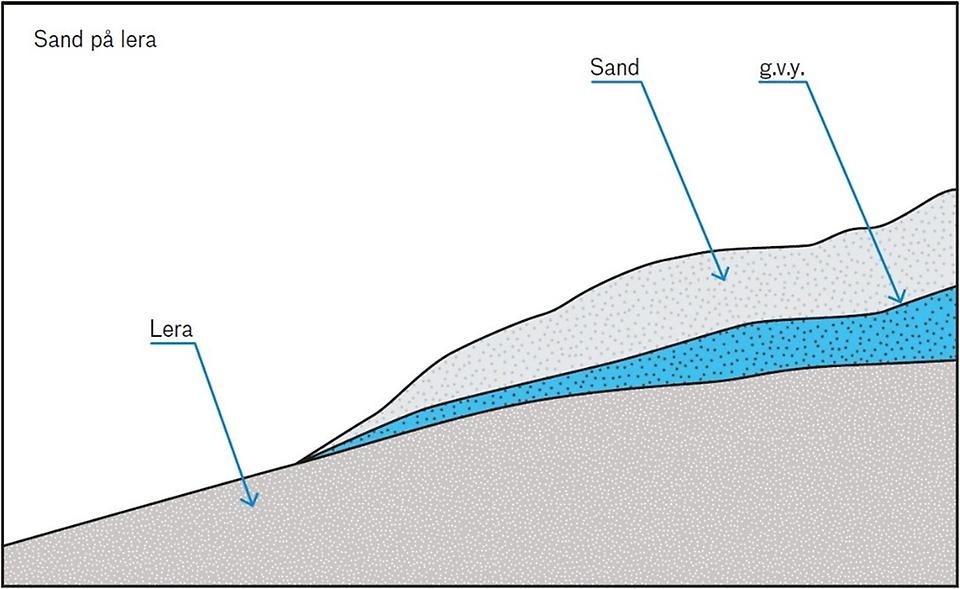

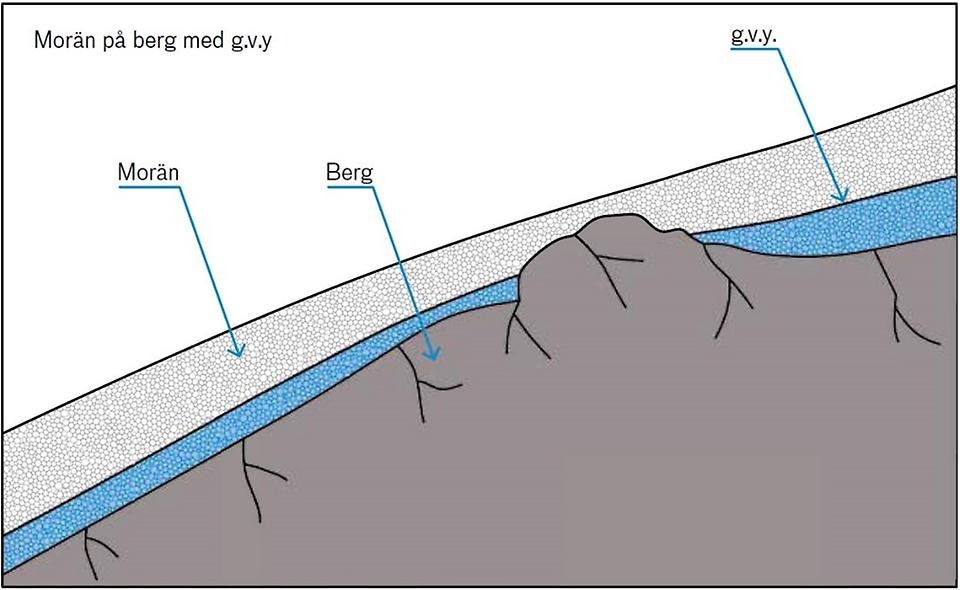

Kritiska förhållanden gäller exempelvis om området präglas av tunna jordlager där grundvattentransporten kan hindras av bergsklackar, se figur 3. Det finns också andra miljöer där risken är påtaglig för stora variationer i jordarternas utbredning och mäktighet. Sand med ett lager av tät lera under är ett sådant exempel, se figur 4.
